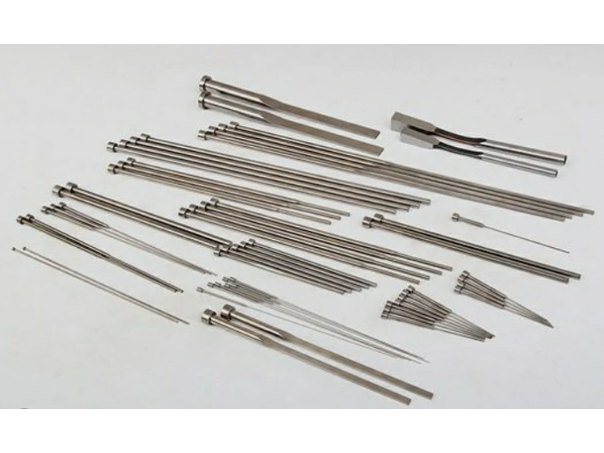

El pin del eyector del molde de inyección
Visitas:0 Autor:Editor del sitio Hora de publicación: 2025-01-28 Origen:Sitio
Consultar
Directrices de posición del eyector 1️⃣
Los pasadores de eyectores deben ubicarse a 10-15 mm del borde de la parte moldeada.
La posición es controlada por la placa de retención de eyectores , asegurando una alineación y viajes precisos.
2 pasE⃣ Tipos de mecanismos de eyección
| Notas de la aplicación | tipo eyección |
|---|
| 1. Eyector de pin | Más común; utilizado para superficies planas y generales |
| 2. Eyector de cuchilla | Para costillas largas y delgadas o ranuras estrechas |
| 3. Manga del eyector | Usado con núcleos redondos, como jefes o publicaciones |
| 4. Ejector de barra de stripper | Adecuado para piezas de área grande con expulsión uniforme |
| 5. eyector de placa de stripper | Ideal para piezas profundas o flexibles que necesitan una expulsión uniforme |
| 6. levantador | Para socavaciones y superficies en ángulo |
| 7. Eyector de aire | Utilizado para piezas livianas o delicadas para evitar marcas |
3️⃣ Requisitos de eyección básicos
✅ Criterios de rendimiento
Diseño de bloqueo y soporte
Donde los ángulos de borrador son poco profundos , use bloqueos de estancamiento (por ejemplo, textura o capturas socavadas).
Donde los ángulos de tiro son empinados , agregue rayas anti-deslizamiento (a prueba de patines) para evitar el deslizamiento.
Especificaciones técnicas para pines eyectores
| Recomendación | del factor de diseño |
|---|
| Altura del alfiler | Nivel con o 0.2 mm más alto que la superficie de separación |
| Distancia desde la superficie de separación | Al menos 1 mm (estándar);
Si altura de la parte> 30 mm → ≥2 mm
si se altura de pieza> 60 mm → ≥3 mm |
| Espaciado | Los intervalos entre los pasadores del eyector deben ser uniformes y distribuidos lógicamente |
| Despeje de pin a plato | Establezca un espacio de 0.5 mm entre el pasador del eyector y la placa del eyector y la placa B |
| Espacio libre (superficie de separación a la ubicación del pasador) | - 20 mm para moldes pequeños
- 30 mm para moldes medianos
- 35 mm para moldes grandes |
✅ Consejo: siempre prefiera más pasadores de eyectores sobre menos; Pins más grandes sobre los más pequeños cuando el diseño de la pieza lo permite.
